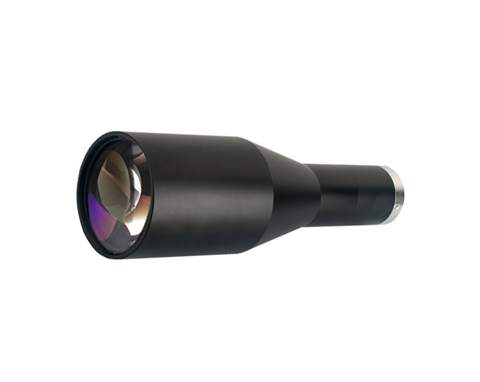

PVT-LH-A系列AOI用远心镜头特点
• 低倍率大视野物方远心设计
• 较长的工作距便于照明与机台部件布置
• 高清晰，低畸变、高远心度
• 特别适合AOI高精度的检测与定位应用
光学参数
|
放大倍率 【β】 |
(x) |
1.0 |
|
物方工作距 【WD】 |
(mm) |
110±2 |
|
支持CCD尺寸 【Dia.】 |
(Φmm) |
18(1.1") |
|
像方 【F /#（best）】 |
|
7 |
|
数值孔径 【NA】 |
|
0.0715 |
|
像方分辨率 【MTF30】 |
(lp/mm) |
≥105 |
|
物方景深 【DoF】 |
(mm) |
±1.2@F16 |
|
像方畸变 【Max.】 |
(%) |
≤0.13 |
|
物方远心度【Max.】 |
(°) |
≤0.18 |
机械参数
|
镜头总长 【Length】 |
(mm) |
133.3 |
|
最大外径 【Dia.】 |
(mm) |
40 |
物方视场（WxH）
|
1/2.5"像面 |
(mm × mm) |
5.7x4.3 |
|
1/1.8"像面 |
(mm × mm) |
7.13x5.37 |
|
2/3"像面 |
(mm × mm) |
8.8x6.6 |
|
1"像面 |
(mm × mm) |
11.26x11.26 |
|
1.1"像面 |
(mm × mm) |
14.19x10.38 |
结构图
沧澜智能工业远心镜头/双远心镜头是按照意大利OPTO的标准进行研制，在高精度影像测量， 高性能自动光学检测（AOI），以及微米级组装定位等机器视觉领域广泛应用。
沧澜智能站在工业4.0， 智能制造，中国制造2025的风口上，志在成为全球工业远心镜头领域产品规格最丰富，对客户最友好（价格、服务、样品、定制等各方面），品质最稳定可靠的价值远心工业镜头供应商。
